F-15K 슬럼 이글 ROKAF,

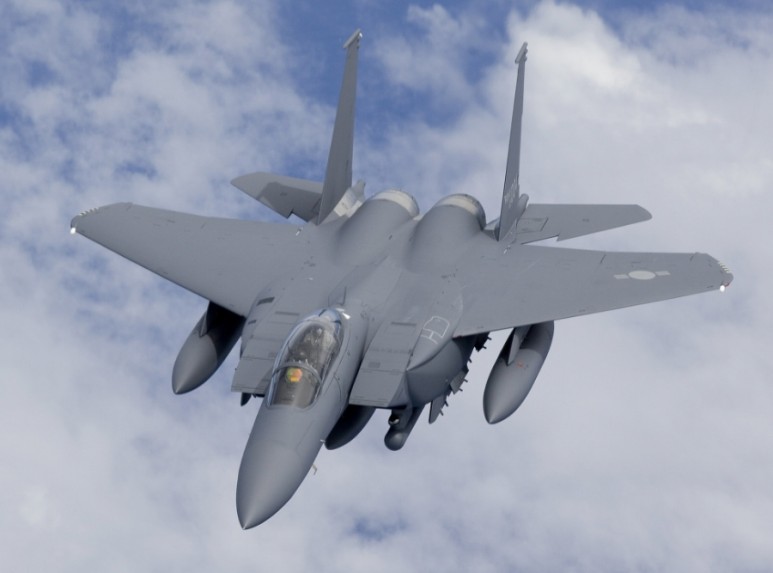

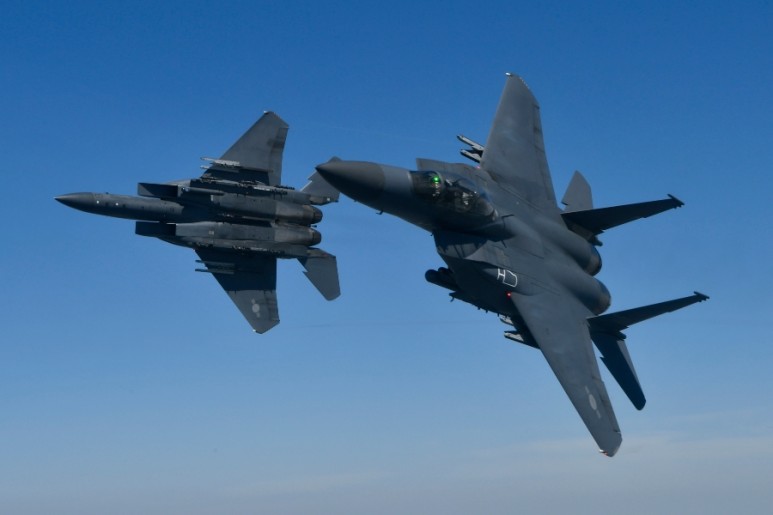

●F-15K 슬럼 이글

▲대한민국 공군▷소개=대한민국 공군의 주력 장거리 타격 플랫폼으로 우월한 폭장량과 기동성으로 강력한 대북 보복 수단 중 하나다.

2000년대 초중반 동북아시아에 배치될 당시 동북아 최강의 전투기로 주목받았을 정도로 당시로서는 강력한 항전 장비를 갖추고 있었다.

고고도에서의 비행 능력이 뛰어나다.

대한민국 공군의 주력이자 얼굴 마담으로 총 59대가 작전 중이다.기존 하이급 F-4D와 F-4E 전투기를 대체하기 위해 도입됐으며 향후 F-35A와 함께 대한민국 공군의 High급 전투기다.

▷ 도입 * F-X 1차 사업

대한민국 공군 도입시기 : 2005년~2008년 비용 : 5조6623억원 도입대수 : 40대 기체단가 : 791억원

F-X 2차 사업

구글 이미지 검색 도입 연도 : 2010~2012년도 가입 대수 : 21대 비용 : 2조8892억원 계약 : 2008년 05월 기체 단가 : 920억원

▷ 배치 * 운용 부대 : 제11전투비행단

나무위키 * 주요 운용기지 : 대구비행장(K-1)

*운용대대-1102비행대 본래 제1전투비행단 소속 비행대대로 F-5A/B를 운용하다가 F-5A/B의 퇴역으로 해방되었으나 F-X 1차 사업으로 F-15K가 도입되면서 재창설되었다.

제110비행대대의 원래 F-4D 운용부대로 2010년 F-4D 퇴역으로 풀렸으나 2차 F-X 사업으로 20대의 F-15K가 도입되자 재창설되었다.
– 제122비행대 원래 제1전투비행단 소속 비행대대로 F-5A/B를 운용하다가 F-5A/B 퇴역으로 해제되었으나 F-X 1차 사업으로 F-15K가 도입되면서 재창설되었다.특히 122비행대대는 최초의 F-15K 도입부대다.
▷ 제원 * 객실승무원 : 2인 조종사 + 무장통제사
* 사이즈 전체길이 : 19.43m 전체폭 : 13.05m 전체높이 : 5.63m 주익면적 : 56.49m² 1차분 공허중량 : 15t² 차분 공허중량 : 14.732t
* 비행성능 최대속도 : 마하 2.3 순항속도 : 마하 1.2페리 항속거리 : 3860km 임무비행시간 : 최대이륙중량 : 36742kg 최대상승률 : 18200m 상승률 : 254m/s
* 전투행동반경 임무특성, 무장조합, 전장환경마다 다른 공대공 임무시 : 1000km 공대지 임무시 : 1200km 최대 외부연료탱크 : 1760km
▷각핏*6인치 MFDF-15K에는 디지털 다목적 7색 LCD 디스플레이가 장착된다.
* JHMCS 헬멧에 장착된 시선 조준 장치이다. 헬멧에 지상 매핑 정보와 표적 정보를 표시해 기수 기준 좌우 각각 80° 조준이 가능하도록 한다.AIM-9X와 연동한다.
* 칵핏 배열-전방조종석 4개 MFD
– 후방 Weapon System Officer 4개 MFD

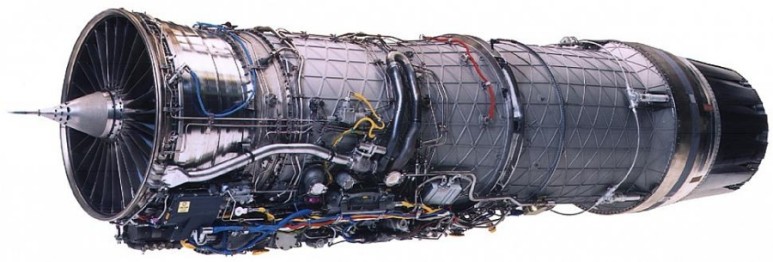

▷ 엔진 및 연료계통·1차 * F110-GE-129 Mil 추력 : 8.2t 최대추력 : 13.4t 지름 : 118cm 길이 : 4.63m 무게 : 1805kg 압축기 : 9개
• 2차 * F100-PW-229

구글 이미지 검색 Mil 추력 : 7.9tt 최대 추력 : 13.2t 지름 : 118cm 길이 : 4.85m 무게 : 1744kg 압축기 : 10개 추중비 : 7.6

• 연료 최대 탑재 연료 무게 : 13.688t 내부 연료 탑재량 : 5.858t 컴포멀 연료 탱크 공허 중량 : 1.321t × 2 컴포멀 연료 탱크 탑재량 : 2.12t × 2

▷컴퓨터 ADCP(Advanced Display Core Processor) F-15K가 APG-70을 사용하는 F-15E와 달리 APG-63(V)1을 사용함으로써 늘어난 처리 용량을 늘리기 위해 항전체계 컴퓨터가 교체됐다.

▷센서·레이더*APG-63(V) 1SAR레이더 레시온사의 기계주사식레이더로 F-15K에 장착된 레이더다.기존 F-15E의 AN/APG-70보다 데이터 처리 속도가 3배 이상 상승해 새로운 정보 처리 체계를 갖추게 됐다.동시추적 목표물 : 14개 동시교전 목표물 : 6개 최대 탐지거리 : 185.5km

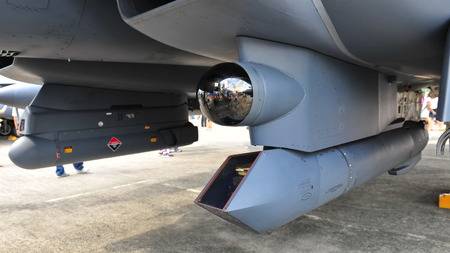

AN/AAQ-13 타이거아이랜턴

구글 이미지 검색 F-15K를 전면적으로 봤을 때 왼쪽 파일럿에 장착된 포드다.고도 13㎞ 지점에서 적외선 장비로 지형 매핑이 가능하다.또한 지상 매핑 레이더가 있어 저고도 고속 비행이 가능하다.

길이: 1.99m 높이: 55.372cm 지름: 34.8cm 무게: 211kg 레이더 탐지각: 21°×28°

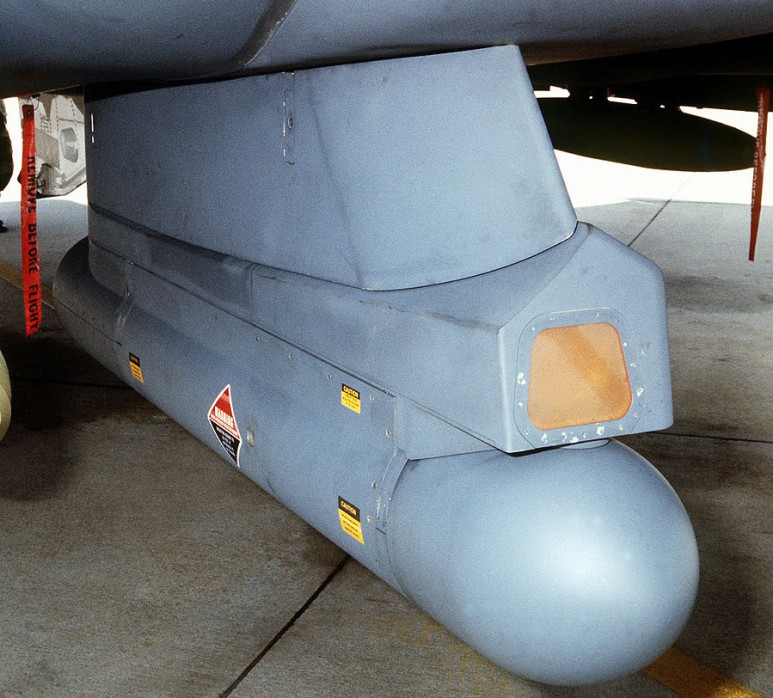

•타게팅 포드*AN/AAQ-14 타이거 아이타게팅 포드

구글 이미지 검색 1차 도입분에 장착된 타겟팅 포드로 미국 이외에는 한국만 사용했다.

이후 타이거아이 사건과 타이거아이 단종 사태를 거치면서 1차 도입분에도 스나이퍼XR이 장착됐다.

최대 표적 획득 고도 : 12.192 km 길이 : 2.5m 지름 : 38.1 cm 무게 : 236kg 열광학 : 4° × 4° (11.1 km) CCD : 1° × 1° (55.6 km)

AN/AAQ-33 스나이퍼-XR 타겟팅 포드

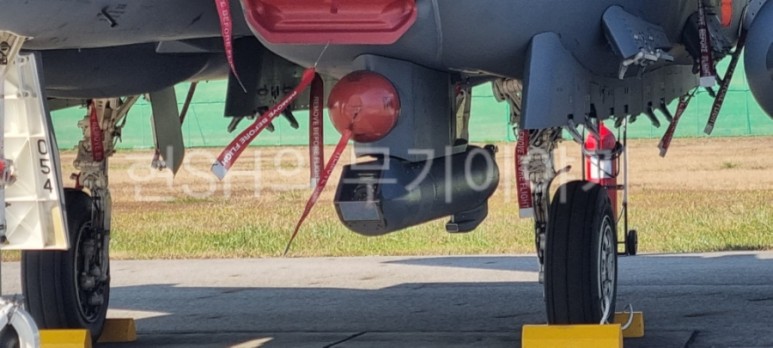

아래로 뾰족한 포드가 스나이퍼 XR 포드다.직접 촬영 : 현 SH의 무기 이야기 스나이퍼 포드는 2차 도입분에 처음 장착됐고, 1차 도입분 F-15K도 2차분 도입 후 점차 스나이퍼XR로 대체됐다.

길이 : 252cm 지름 : 30cm 무게 : 202kg 최대 표적 획득 고도 : 15.24km

AAW-13KSLAM-ER의 유도 및 운용을 지원하기 위한 데이터 링크포드이다.
• 전자광학장비*AN/AAS-42IRST 타이거아이IRST

위의 센서가 IRST이다.구글 이미지 검색 고해상도 분해능과 장거리 탐지능력을 바탕으로 전역 탄도미사일을 추적할 수 있는 체계다. F-15K를 전면에서 봤을 때 우측 포드 장착 파일럿에 장착돼 있다.

크기 시스템 지름 : 24.765cm 센서 무게 : 41kgCPU 무게 : 17.23kg 길이 : 136.6cm
– 탐지 좌우 : ± 80° 상하 : ± 70° 교전 거리 : 85~185.2km (추정)

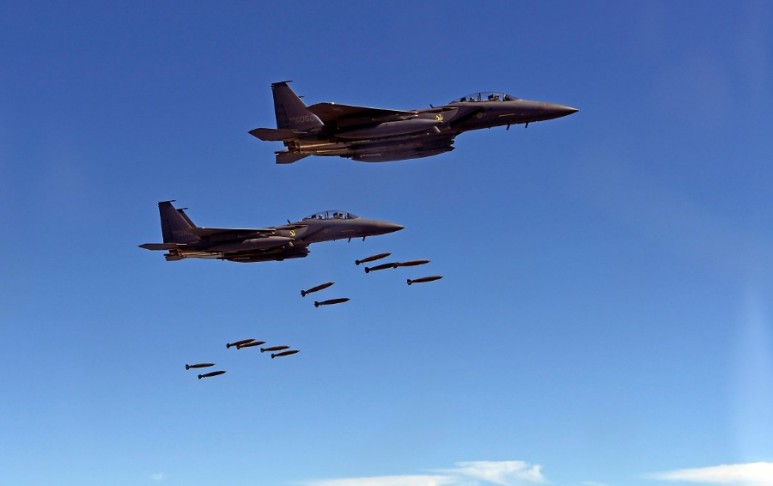

▷무장

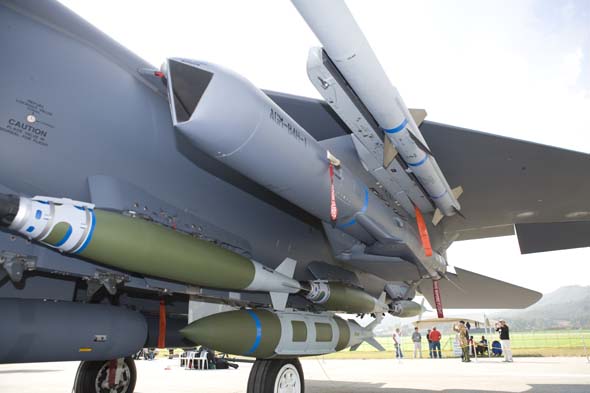

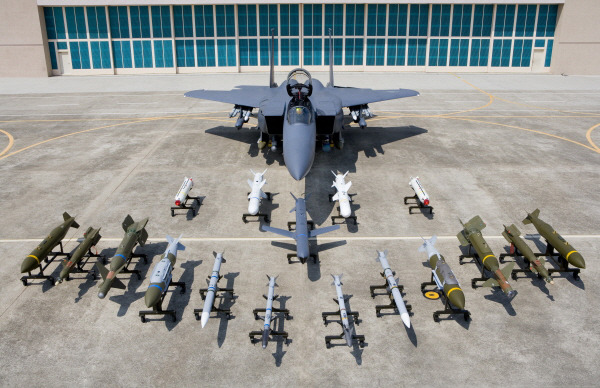

구글 이미지 검색 대한민국 공군이 운용하는 F-15K는 11.4t의 무장을 장착하는데 이는 B-29의 폭장량 9t보다 많은 것이다.

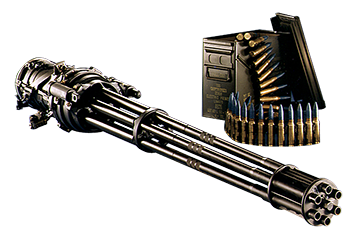

• 기총*M61A120mm

구글 이미지 검색 길이 : 1827mm 높이 : 343mm 무게 : 112.5kg 발사 속도 : 600발

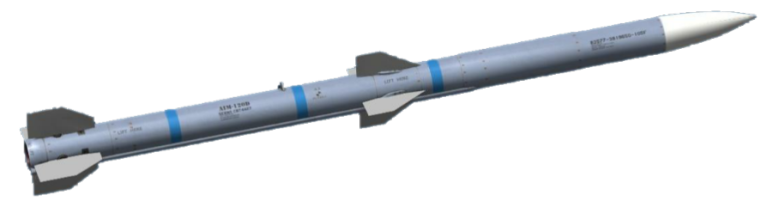

• 공목수*AIM-120C7 AMRAAM

대한민국 공군 길이 : 3.6m 지름 : 178mm 전체 폭 : 52.2cm 무게 : 150.7kg 사정 : 67km 유도방식 : 레이더 능동유도, 상향링크, 관성항법탄두 : 18.7kg 고폭탄 사정 : 100km (C-7/C-8 버전 기준) 연소시간 : 7초 속도 : 마하 1.1~4

AIM-9X Block II Side Winder

대한민국 공군의 길이: 3m 폭: 44.4cm 지름: 12.7cm 사정: 27km 무게: 85kg 탄두: 폭풍파편식 9.36kg 모터: Mk.36 로켓 모터 시커: 128×128IR 시커

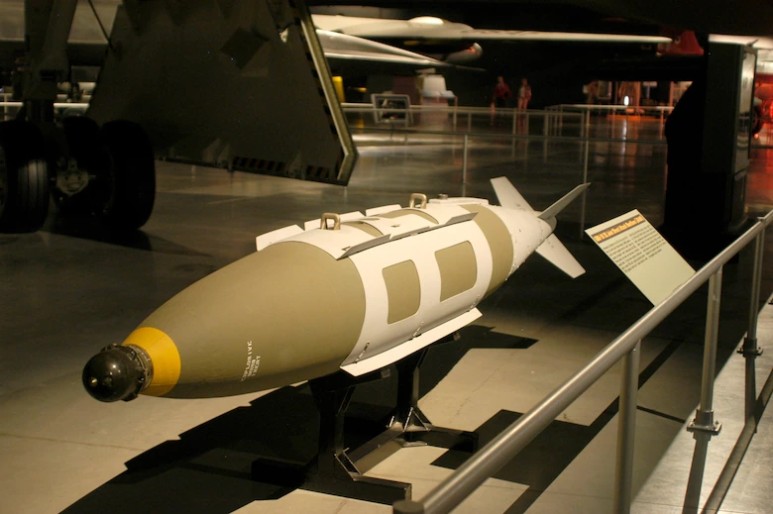

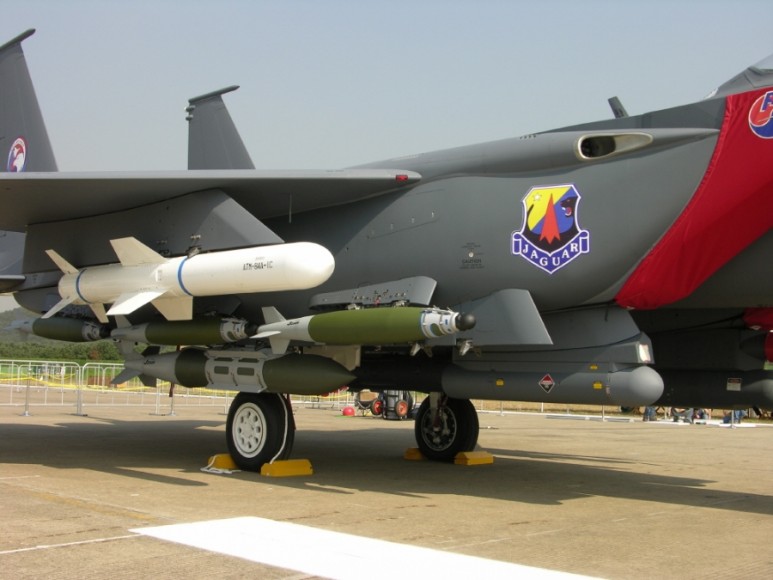

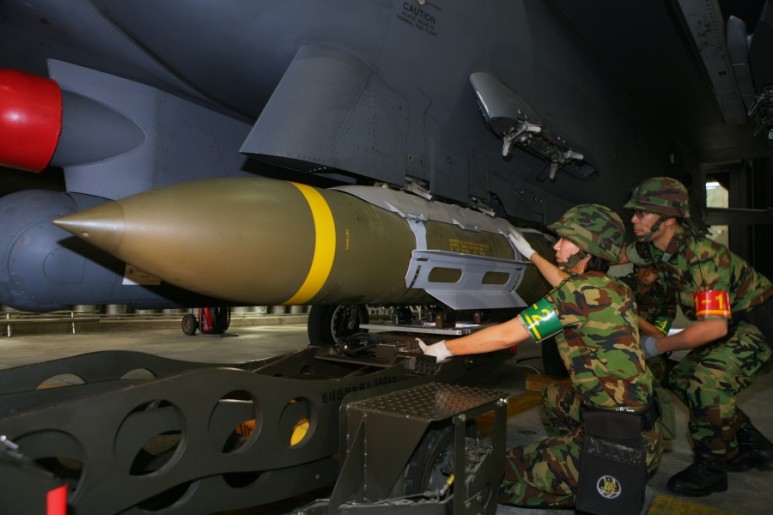

• 공대지*GBU-31JDAM

구글 이미지 검색, 미국 공군 중량: 2000파운드 (900kg급) 탄착 정확도: 9.6m 관통 능력: 2.4m 철근 콘크리트 사정: 24km

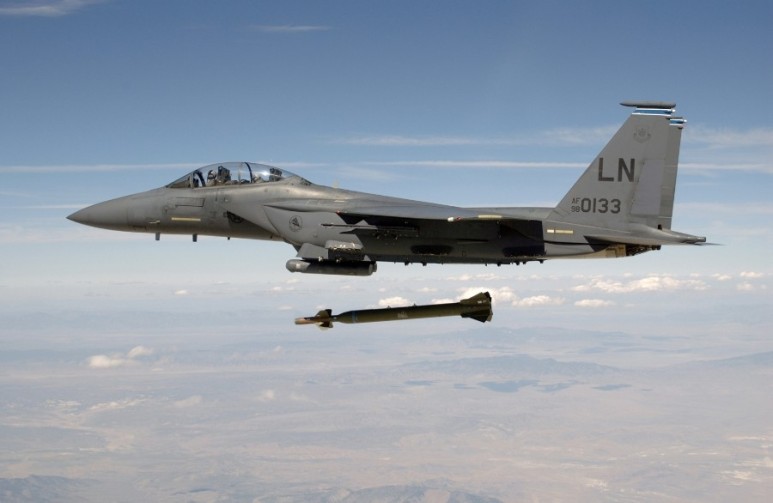

GBU-28

구글 이미지 검색 길이 : 5.48m 폭 : 1.8m 지름 : 36.8cm 무게 : 2.1t 관통력 : 30m (천연암반)/6m (강화콘크리트)

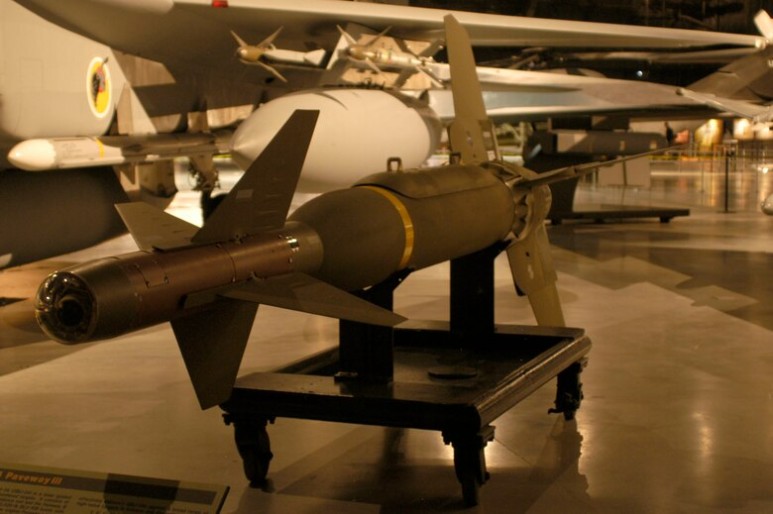

GBU-24

미국 공군 날개폭: 2.03m 직경: 0.914m 무게: 1.077t 관통력: 1.4~2.8m 사정: 20km 오차범위: 3m 탄두: BLU-109

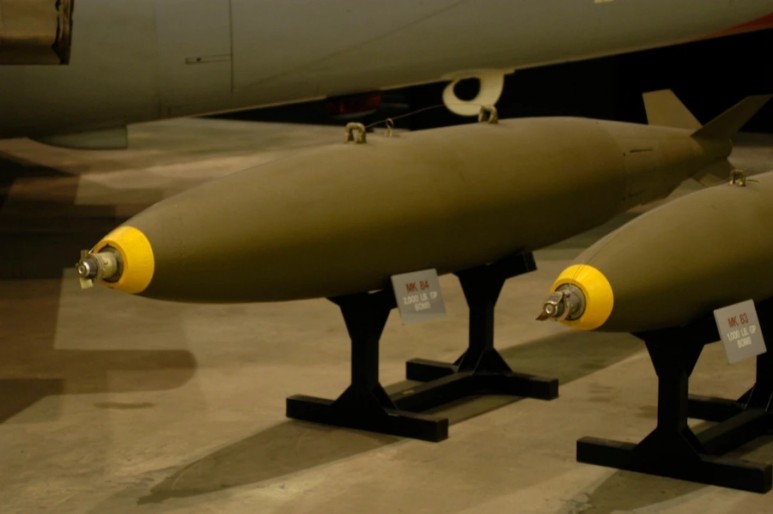

Mk.84

미국 공군 유도: 무유도 무게: 909kg 지름: 45.72cm 길이: 3.277m 파괴구 지름: 13.716m 파괴구 깊이: 3.658m

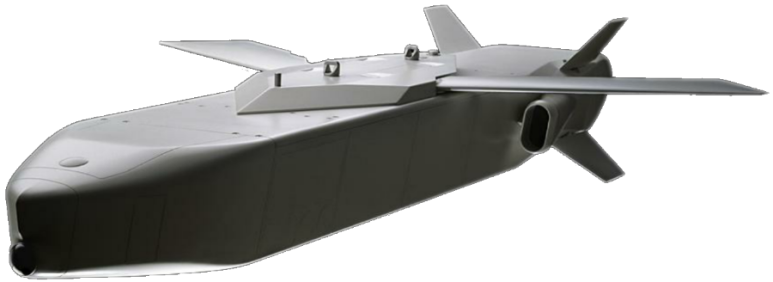

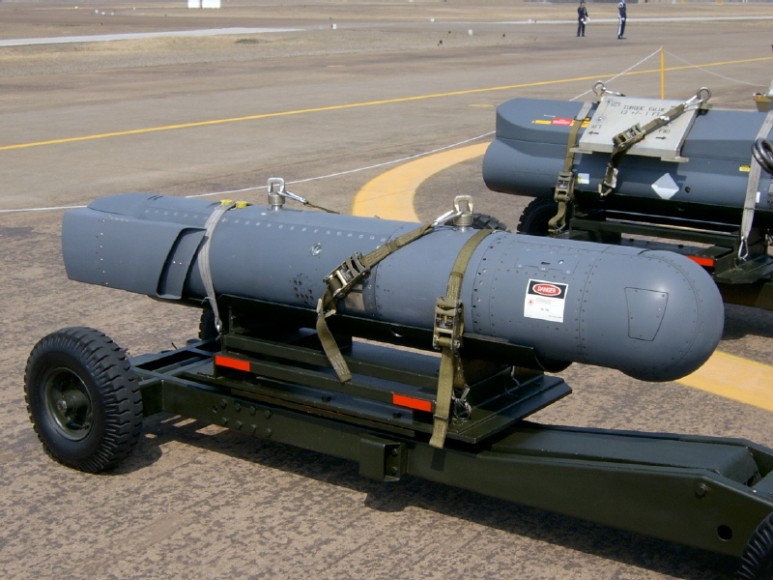

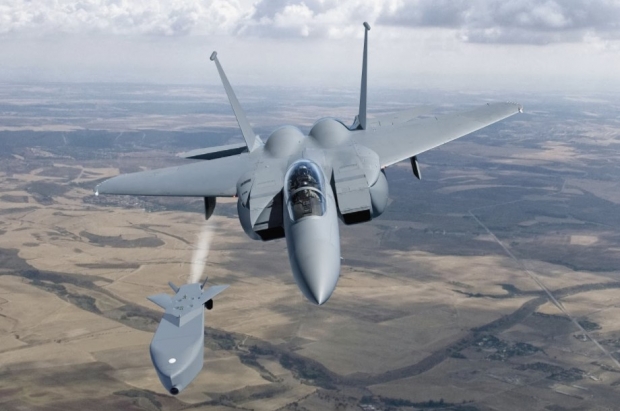

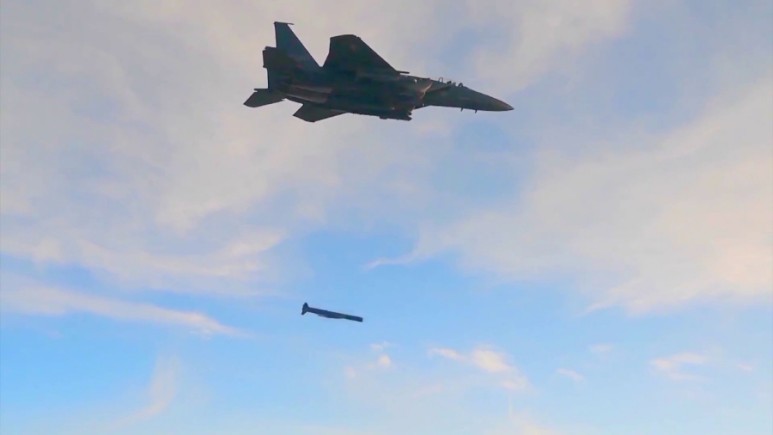

• 장거리 순항미사일*KEPD-350K

왼쪽: 구글 이미지 검색, 오른쪽: 대한민국 공군 3중 유도체계(INS+군용 GPS, 영상기반항법장치, 지형참조항법장치)를 사용하는 장거리 공대지 순항미사일로 두께 6m의 강화 콘크리트를 뚫고 폭발한다.원래 JASSM을 도입하려 했으나 미국의 강경파와 낮은 신뢰도로 인해 JASSM이 탈락했다.

전체길이 : 5.1m 지름 : 1.1m 중량 : 1400kg 사정 : 500km 속도 : 마하 0.85~0.9 탄두 중량 : 480kg (관통 + 지연) 비행고도 : 30~40m

https://m.blog.naver.com/kevin1406/222532850055●KEPD350K 타우러스 장거리 순항미사일▷소개 독일 TAYRUSSystems GmbH사가 개발한 장…m.blog.naver.com

SLAM-ER

공군 40발이 도입됐다고 한다.길이: 4.37m 지름: 0.34m 중량: 634kg 속도: 734~1028km/h 사정: 278km 오차: 3m 관통력: 1m

• 공대함미사일*AGM-84L Block II

구글 이미지 검색 사거리 : 174km 길이 : 3.848m 무게 : 526kg

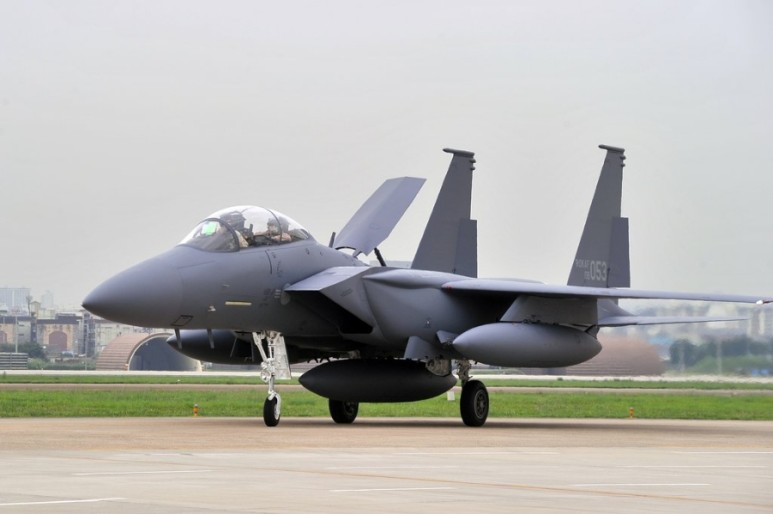

610갤런폴탱크×3 몸체 하부와 주익화이란에 1개씩 최대 3개의 연료탱크를 장착할 수 있다.
▷전자전기존 F-15E의 경우에는 RWR 외에도 ICS(Internal Countermeasurement System/ECM 체계)의 RF 대역 탐지기와 처리 장치가 따로 있어야 했다.그러나 F-15K부터는 CFAR(Constant Fasle Alarm Rate) 알고리즘 도입과 기술 발전으로 RWR 정보가 바로 ICS에 연동되면서 보다 발전된 전자전 대응 능력을 갖추게 됐다.
* ALQ-135MJammer 전투기 후미 엔진 배기구 부근 승강타 후미와 날개 뿌리 쪽에 재밍 안테나가 설치돼 있다.대역 : E~JBand
* ALR-56C(V) 1RWR 항공기 후면, 승강타 후면, 주 날개 전후 방면에 레이더 전파 수신 안테나가 있다.
제작사 : BAESYSTEMS
* AN/ALE-47V(1) Chaff/Flare Defencer

대한민국 공군 승강타 후방 엔진 양쪽 공간 하부에 장착되어 있다.

▷타이거 아이 사건, 미국이 타이거 아이라는 타겟팅 포드를 한국군이 무단 훼손했다고 미국이 난리를 친 사건이다.FBI와 CIA의 미국 국방부까지 와서 조사를 하고 있었다.

실상은 병사 한 명이 그저 봉인을 뜯은 사건이라고 한다.

▷ 데이터링크/통신* Link-16 미군이 개발한 L-Band 기반 전술 데이터링크 시스템으로 높은 보안을 자랑한다. 정보를 해독하기 위해서는 쌍방이 같은 키를 가지고 복호화해야 하며, 이 암호키는 매일 바뀐다. 해당 시스템 특성상 영상정보 전달이 제한되고 LET(LINK-16 Enhanced Throughput) 버전도 UHF 대역 특성상 최신 장비의 고화질 정보를 실시간으로 전달하는 것이 불가능하다.

타임슬롯을 배분하고 고정 IP를 갖는 노드에 할당하는 방식을 이용하여 채널을 배분한다.

MIDS-FDL 2세대 Link-16 LVT로 Link-16의 F-15 전용 LVT이다.
* AN/ARC-232UHF/VHF 대역 라디오이다.
▷항법*TACANF-15의 MIDS-FDL은 TACAN이 통합되지 않아 별도 통합된다.
* GPS/INSGPS/INS는 듀얼로 설치돼 한화디펜스(당시 삼성 탈레스)에서 생산됐다.
▷가치*종심 전략타격수단

공군 장거리 비행이 가능한 전술기인 F-15K의 경우 당시로선 최신예 항전장비와 전자전장비를 갖추고 적의 심지에 침투해 타격하기에 적절한 기체였다.앞으로 DEWS 등의 장착과 레이더 업그레이드 등에서 그 위력은 배가될 것이다.

또 우월한 폭장량으로 장거리 스탠드오프 무기를 2발 이상 싣고 출격해 타격할 수도 있다.특히 KC330 MRTT가 도입돼 장거리 침투 및 고위험 공역에서의 전략폭격 임무 수행이 보다 원활히 이뤄질 수 있게 됐다.

장거리 전술기기존에 독도에서 공대공 교전 시 KF-16의 경우 5분 정도 작전만 가능했으나 F-15K의 경우 30분간 교전이 가능하다. KC-330 MRTT 전력화로 장거리 침투 및 작전 전개 능력이 강화됐다.https://m.blog.naver.com/kevin1406/222047954857 이 기사는 계속 업데이트 됩니다. ♧KC-330 시그너스 공중급유기 시그너스-KC330 MRTT는 대한민국… m.blog.naver.com

▷사고*2006년 F-X 1차 사업 도중 F-15K 추락 사건, 포항 앞바다에서 G-LOC 추락 사건으로 2명 순직했다.

2010년 07월 21일 공군 소장 지상사출 사건 F-5를 조종한 공군 소장이 유지비행 도중 실수로 F-15K의 사출 레버를 당겨 사출한 사건.
* 2018년 04월 05일 칠곡 F-15K 추락사건 대구에 접근하던 대한민국 공군 F-15K가 유학산 8부 능선 650m 지점의 안방지대에 추락한 사건으로 조사결과 항공기간 간격 유지에 집중하여 강하각 조정에 실패하여 추락하였다.당시 조종사 2명 모두 순직했다.
▷ 절충교역 * KAI 주익 전방 동체 납품 계약
* 두산DST(현 한화디펜스) 내장 GPS 관성 내비게이션 시스템
* 한화유압식 비행조종 액추에이터
* 휴니드 테크놀로지 배선장치(wire harnesses)
* LIG넥스원 네트워크 및 항공기술
* 삼성탈레스(현 한화시스템) 전자전 대책 및 지식백과 레이더 경보 수신기 부품
* 현대위알렌딩기어부품
▷ 업그레이드 * Link-16 Link-16을 개량하여 데이터 통신 패킷을 확대하고 통신 보안을 강화하는 방향이 될 것이다.
* EW 개량전략 타격기로 종심 타격을 해야 하는 F-15K의 생존성 보장을 위해 EW 체계를 새로 만들 것으로 보인다.
