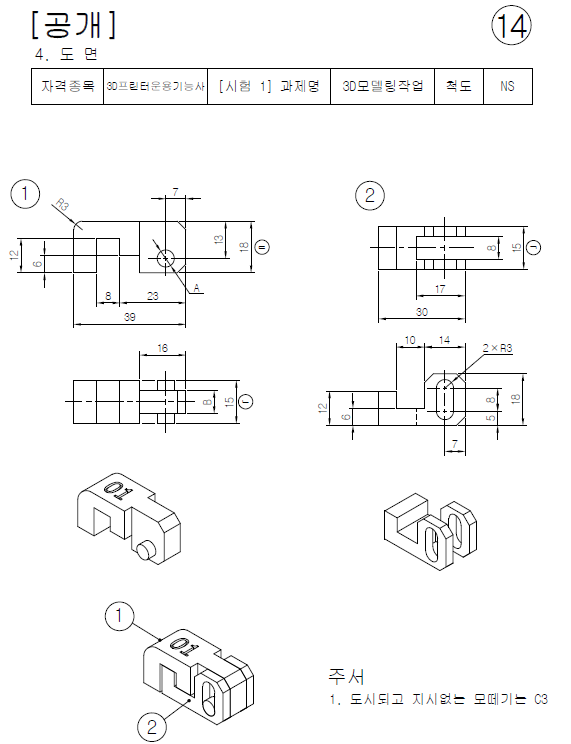

안녕하세요 공예품의 2D/3D 스케치 모델링 설계 & 핸드메이드 제품 제작 디자인 목금토 입니다. 오늘 소개해드릴 인벤토리 3D 제품 스케치는 3D 프린터 운용 기능사 실기 출제 도면 14번 연습입니다. 인버터를 사용한 3D프린터 운용기능사 실기시험 준비에 참고하시기 바랍니다. ①번부품은 평면도를 기준으로 한 번의 스케치와 두 번의 도출 및 모따기, 참수로 입체형상 작성②번부품은 정면도를 기준으로 한 번의 스케치와 두 번의 도출 및 모따기로 입체형상을 작성한 후 비밀번호 각인(공차적용 A-Ø5/B-7mm) 모델링과 어셈블리까지 10분 내외 공개도면과 동일한 형상으로 3D프린팅 출력을 하면 ①, ②번부품이 맞닿는 부분 때문에 움직일 수 없게 됩니다. 단면도 뷰를 검색하여 3D 출력 후 후가공이 용이하며 제품이 구동 범위에서 완벽하게 움직일 수 있는 방향으로 설정합니다. 3D 프린터에 맞는 슬라이싱 프로그램을 선택하여 세팅하면 출력 준비가 완료됩니다.
